光学系统焦距测量方法
发布时间：2022-02-21 3376人看过

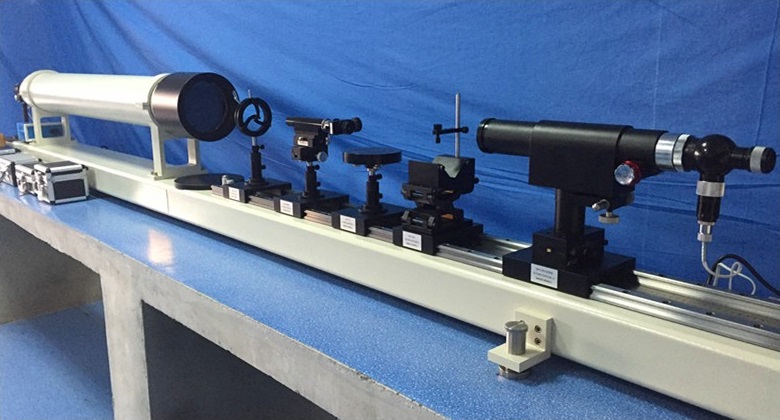

光学系统焦距测量过程中常用放大率测量法，现已1600mm光具座为例讲解一下测量步骤和操作过程。
焦距测量仪器：f=1600mm的光具座、玻罗板、读数显微镜，4倍物镜、（1倍物镜、10倍物镜），测微目镜。
焦距测量步骤：
1、将玻罗板置于平行光管物镜焦平面。
2、光源均匀照亮波罗板。
3、调整夹持器上的被测物镜、带测微目镜的读数显微镜高度与水平位置，使得夹持器上的对准器与带测微目镜的显微镜及平行光管光轴同轴。
4、调节显微镜目镜看清测微目镜分划板刻度，前后移动读数显微镜看清通过被测件在显微镜所成的波罗板像，并读取最大一组间隔距离的像的y''。根据公式f'=(y''*f平)／（β物*y玻，）计算出被物镜的焦距
公式一：f'′=(y''*f平)／（β物*y玻）
f—平行光管物镜焦距
β—读数显微镜物镜的放大倍数
y—波罗板的宽度
y''—读数显微镜测量的波罗板宽度
公式二：f'=k*y''
k—读数显微镜物镜对应的常数值
y''—读数显微镜测量的波罗板宽度
