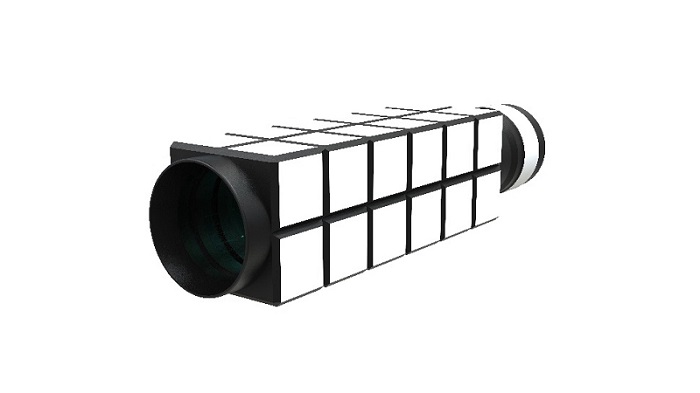

单筒方管前置镜
发布时间：2022-03-08 2453人看过
用途
方管前置镜是一种单筒前置镜，主要用于检测望远镜或平行光管等光学仪器的瞄准轴与安装基准面或者指定的靠面相对位置精度，或用来检查某一望远光学系统分划板十字分划线相对铅垂方向的偏差。
机构及工作原理
方管前置镜主要由物镜、分划板和目镜组成，是一个单筒望远系统，其镜管截面为正方形。镜管的四个外表面是仪器的工作面，经过精细加工，其相邻两面严格垂直，相对两面严格平行，分划板刻线平行于工作面。
由于方管前置镜的瞄准轴与方管四个工作表面严格平行，将方管前置镜安放到被测基准面上时，其瞄准轴就与安装基准面平行。这样通过方管前置镜瞄准被测望远镜或平行光管，测量被测仪器分划板十字分划中心相对方管前置镜分划线的十字中心偏离程度，就是被测仪器瞄准轴相对安装基准面的位置精度。
